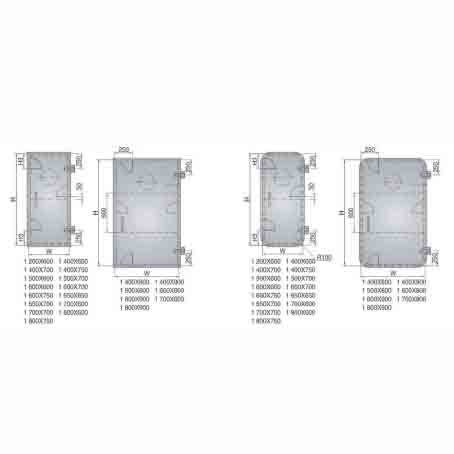

WEATHERTIGHT SINGLE-LEAF STEEL DOOR

WEATHERTIGHT SINGLE-LEAF STEEL DOOR FOR SHIP GB/T 3477-2023

AF, AY型钢质门 TYPE AF, AY STEEL DOOR

通孔尺寸 SIZE OF DOORWAY HxW	门板尺寸 SIZE OF DOOR H1xW1	围壁开口尺寸 SIZE OF B.H. OPENING H2xW2	门板厚度 THICK OF DOOR LEAF	加强筋 STIFFENER	铰链数量及安装形式 QTY. AND INSTALL OF DOORS	重量 WEIGHT KG
		AF	AY
1200×600	1255×655	1300×700	1300×700	6	50X5	–	350	123.80
1400×600	1455×655	1500×700	1500×700	6	65X8	65X8	350	152.33	176.56
1400×700	1455×755	1500×800	1500×800	6	65X8	75X12	350	158.26	180.00
1400×750	1455×805	1500×850	1500×850	6	65X8	75X12	350	162.24	192.33
1400×800	1455×855	1500×900	1500×900	6	65X8	90X12	350	166.57	204.86
1400×900	1455×955	1500×1000	1500×1000	6	65X8	90X12	350	172.47	212.80
1500×600	1555×655	1600×700	1600×700	6	65X8	75X12	350	164.43	188.62
1500×700	1555×755	1600×800	1600×800	6	65X8	75X12	350	170.60	217.80
1500×800	1555×855	1600×900	1600×900	6	65X8	90X12	350	177.45	230.84
1600×600	1655×655	1700×700	1700×700	6	65X8	75X12	350	188.14	217.14
1600×700	1655×755	1700×800	1700×800	6	65X8	90X12	350	204.15	247.21
1600×750	1655×805	1700×850	1700×850	6	65X8	90X12	350	207.25	255.78
1600×800	1655×855	1700×900	1700×900	6	65X8	90X12	350	216.37	259.88
1600×900	1655×955	1700×1000	1700×1000	6	65X8	100X12	350	219.52	242.57
1600×1000	1655×1055	1700×1100	1700×1100	6	65X8	100X12	350	222.28	249.38
1650×600	1705×655	1750×700	1750×700	6	65X8	75X12	350	209.44	223.44
1650×700	1705×755	1750×800	1750×800	6	65X8	90X12	350	210.25	231.29
1650×750	1705×805	1750×850	1750×850	6	65X8	90X12	350	213.66	238.93
1650×800	1705×855	1750×900	1750×900	6	65X8	90X12	350	216.14	245.94
1650×900	1705×955	1750×1000	1750×1000	6	65X8	100X12	350	220.91	254.83
1700×700	1755×755	1800×800	1800×800	6	75X12	90X12	350	232.25	263.48
1700×800	1755×855	1800×900	1800×900	6	75X12	100X12	350	236.37	271.59
1700×900	1755×955	1800×1000	1800×1000	6	75X12	100X12	350	243.72	280.07

注：最底部数据行及标记示例因图片截断不可见，故未提取。

MARINE WEATHERTIGHT SINGLE-LEAF STEEL DOOR GB/T 3477-2023

BF, BY, CF, CY型钢质门 TYPE BF, BY, CF, CY STEEL DOOR

通孔尺寸 SIZE OF DOORWAY HxW	门板尺寸 SIZE OF DOOR H1xW1	围壁开口尺寸 SIZE OF B.H. OPENING H2xW2	门板厚度 THICK OF DOOR LEAF	加强筋 STIFFENER	铰链数量及安装形式 QTY. AND INSTALL OF DOORS	重量 WEIGHT KG
		BF	CY
1200×600	1255×655	1300×700	1300×700	6	50X5	–	350	133.62	122.67
1400×600	1455×655	1500×700	1500×700	6	65X8	65X8	350	165.37	157.60
1400×700	1455×755	1500×800	1500×800	6	65X8	75X12	350	171.39	168.26
1400×750	1455×805	1500×850	1500×850	6	65X8	75X12	350	175.37	170.50
1400×800	1455×855	1500×900	1500×900	6	65X8	90X12	350	179.71	180.70
1400×900	1455×955	1500×1000	1500×1000	6	65X8	90X12	350	185.52	180.41
1500×600	1555×655	1600×700	1600×700	6	65X8	75X12	350	177.57	168.37
1500×700	1555×755	1600×800	1600×800	6	65X8	75X12	350	181.81	184.65
1500×800	1555×855	1600×900	1600×900	6	65X8	90X12	350	189.81	197.60
1600×600	1655×655	1700×700	1700×700	6	65X8	75X12	350	200.56	195.67
1600×700	1655×755	1700×800	1700×800	6	65X8	90X12	350	203.52	223.20
1600×750	1655×805	1700×850	1700×850	6	65X8	90X12	350	213.74	231.07
1600×800	1655×855	1700×900	1700×900	6	65X8	90X12	350	216.11	235.68
1600×900	1655×955	1700×1000	1700×1000	6	65X8	100X12	350	222.59	245.75
1600×1000	1655×1055	1700×1100	1700×1100	6	65X8	100X12	350	222.59	249.46
1650×600	1705×655	1750×700	1750×700	6	65X8	75X12	350	206.81	198.56
1650×700	1705×755	1750×800	1750×800	6	65X8	90X12	350	220.61	223.91
1650×750	1705×805	1750×850	1750×850	6	65X8	90X12	350	225.32	232.40
1650×800	1705×855	1750×900	1750×900	6	65X8	90X12	350	230.27	234.56
1650×900	1705×955	1750×1000	1750×1000	6	65X8	100X12	350	237.13	251.68
1700×700	1755×755	1800×800	1800×800	6	75X12	90X12	350	242.84	241.67
1700×800	1755×855	1800×900	1800×900	6	75X12	100X12	350	251.84	243.65
1700×900	1755×955	1800×1000	1800×1000	6	75X12	100X12	350	258.74	256.68

注：最底部数据行及标记示例因图片截断不可见，故未提取。

MARINE WEATHERTIGHT SINGLE-LEAF STEEL DOOR GB/T 3477-2023

DF, DY型钢质门 TYPE DF, DY STEEL DOOR

通孔尺寸 SIZE OF DOORWAY HxW	门板尺寸 SIZE OF DOOR H1xW1	围壁开口尺寸 SIZE OF B.H. OPENING H2xW2	门板厚度 THICK OF DOOR LEAF	加强筋 STIFFENER	铰链数量及安装形式 QTY. AND INSTALL OF DOORS	重量 WEIGHT KG
		DF	DY
1200×600	1255×655	1300×700	1300×700	4	50X5	–	180	75.51
1400×600	1455×655	1500×700	1500×700	4	50X5	3	180	97.25
1400×700	1455×755	1500×800	1500×800	4	50X5	3	180	99.20
1400×750	1455×805	1500×850	1500×850	4	50X5	3	180	102.54
1400×800	1455×855	1500×900	1500×900	4	50X5	4	180	107.80
1400×900	1455×955	1500×1000	1500×1000	4	50X5	4	180	114.81
1500×600	1555×655	1600×700	1600×700	6	65X6	3	180	131.60
1500×700	1555×755	1600×800	1600×800	6	65X6	3	180	133.20
1500×800	1555×855	1600×900	1600×900	6	65X6	3	180	135.45
1600×600	1655×655	1700×700	1700×700	6	65X6	3	180	139.37
1600×700	1655×755	1700×800	1700×800	6	65X6	3	180	147.33
1600×750	1655×805	1700×850	1700×850	6	65X6	3	180	156.63
1600×800	1655×855	1700×900	1700×900	6	65X6	3	180	162.54
1600×900	1655×955	1700×1000	1700×1000	6	65X6	4	180	178.57
1650×600	1705×655	1750×700	1750×700	6	65X6	3	180	137.36
1650×700	1705×755	1750×800	1750×800	6	65X6	3	180	148.80
1650×750	1705×805	1750×850	1750×850	6	65X6	3	180	152.78
1650×800	1705×855	1750×900	1750×900	6	65X6	3	180	159.16
1650×900	1705×955	1750×1000	1750×1000	6	65X6	4	180	162.58
1700×700	1755×755	1800×800	1800×800	6	65X6	3	180	156.32
1700×800	1755×855	1800×900	1800×900	6	65X6	3	180	161.83
1700×900	1755×955	1800×1000	1800×1000	6	65X6	4	180	174.82

Note: The description may be different with the product, please contact us for quotation.
