Marine duo-eccentric-pivoted worm manual butterfly valve

Marine duo-eccentric-pivoted worm manual butterfly valve

Place of Origin: Made In China
Delivery Time: 15-30 days
Click here to send inquiry via whatsapp

Category:

Marine duo-eccentric-pivoted worm manual butterfly valve

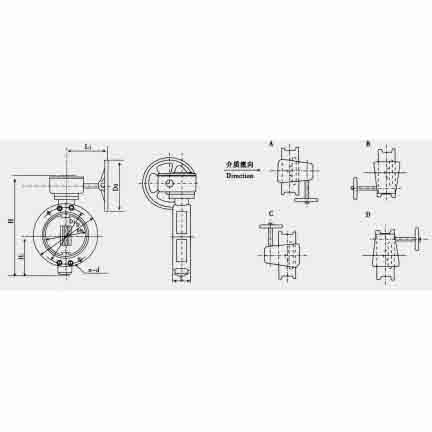

Dimensions

Nominal pressure (MPa) Nominal diameter (mm) Structure & flange dimension (ISO, JIS, DIN) ISO (GB2501-89) JIS DIN ISO JIS DIN
H L D₀ L D L D L D₁ n n n
80 350 140 160 160 58 200 160 60 180 145 114 200 160 8-18 4-19 8-18
100 380 154 160 160 64 220 180 60 200 165 127 220 180 8-18 8-19 8-18
125 438 174 160 160 70 250 210 100 235 200 140 250 210 8-18 8-19 8-18
150 482 196 180 180 76 285 240 100 265 230 140 265 240 8-22 8-19 8-22
200 562 226 180 180 85 340 295 100 320 280 152 340 295 8-22 8-23 8-22
250 648 259 210 210 95 385 350 110 385 345 165 385 350 12-22 12-23 12-22
300 730 300 210 210 114 445 400 110 430 390 178 445 400 12-22 12-23 12-22
350 782 326 275 275 120 505 460 120 480 435 190 505 460 16-22 12-25 16-22
400 850 350 275 275 140 560 515 130 540 495 216 565 515 16-26 16-25 16-26
450 945 395 275 275 146 620 565 150 605 555 222 615 565 20-26 16-25 20-26
500 1010 405 275 275 150 670 620 160 655 605 229 670 620 20-26 20-25 20-26
600 1195 500 420 500 178 720 725 170 770 715 267 780 725 20-30 20-27 20-30
650 1245 500 420 500 210 730 780 170 825 770 292 835 780 24-30 24-27 24-30
80 350 140 160 160 58 200 160 60 185 150 114 200 160 8-18 8-19 8-18
100 380 154 160 160 64 220 180 60 210 175 127 220 180 8-18 8-19 8-18
125 438 174 160 160 76 285 240 100 250 210 140 250 210 8-18 8-23 8-18
150 482 196 180 180 85 340 295 100 280 240 140 285 240 8-22 8-23 8-22
200 562 226 180 180 95 385 350 110 385 345 165 385 350 12-22 12-23 12-22
250 648 259 210 210 114 445 400 110 430 390 178 445 400 12-22 12-23 12-22
300 730 300 210 210 114 460 410 110 445 400 178 460 410 12-26 16-25 12-26
350 782 326 275 275 120 505 460 120 480 435 190 505 460 16-26 16-25 16-26
400 850 350 275 275 140 560 515 130 540 495 216 565 515 20-26 16-25 20-26
450 945 395 275 275 146 620 565 150 605 555 222 615 565 20-26 16-25 20-26
500 1010 405 275 275 150 670 620 160 655 605 229 670 620 20-26 16-25 20-26
600 1195 500 420 500 178 720 725 170 770 715 267 780 725 20-30 20-27 20-30
650 1245 500 420 500 210 730 780 170 825 770 292 835 780 24-30 24-27 24-30
1.6/10K 80 350 140 160 160 58 200 160 60 185 150 114 200 160 8-18 8-19 8-18
80 350 140 160 160 58 200 160 60 185 150 114 200 160 8-18 8-19 8-18
100 380 154 160 160 64 220 180 60 210 175 127 220 180 8-18 8-19 8-18
125 438 174 160 160 76 285 240 100 250 210 140 250 210 8-18 8-23 8-18
150 482 196 180 180 85 340 295 100 280 240 140 285 240 8-22 8-23 8-22
200 562 226 180 180 95 385 350 110 385 345 165 385 350 12-22 12-23 12-22
250 648 259 210 210 114 445 400 110 430 390 178 445 400 12-22 12-23 12-22
300 730 300 210 210 114 460 410 110 445 400 178 460 410 12-26 16-25 12-26
350 782 326 275 275 120 505 460 120 480 435 190 505 460 16-26 16-25 16-26
400 850 350 275 275 140 560 515 130 540 495 216 565 515 20-26 16-25 20-26
450 945 395 275 275 146 620 565 150 605 555 222 615 565 20-26 16-25 20-26
500 1010 405 275 275 150 670 620 160 655 605 229 670 620 20-26 16-25 20-26
600 1195 500 420 500 178 720 725 170 770 715 267 780 725 20-30 20-27 20-30

Note: The description may be different with the product, please contact us for quotation.
